超薄型保温对夹式球阀
产品介绍

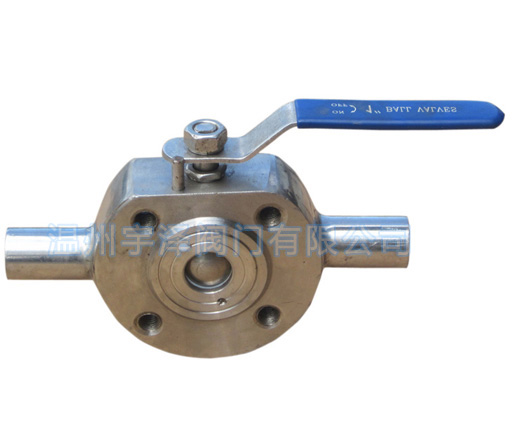

产品名称 超薄型保温对夹式球阀
产品型号
公称通径 DN15-200
压力范围 1.6-32MPa
阀体材质 铸钢丨不锈钢(304L/R、316L/R)

超薄型保温对夹式球阀:

产品详细:

应用规范
公称压力:1.6-2.5MPa
适用温度范围:-20-232℃-350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
主要零件材料
序号NO 零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 不锈钢PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢304 不锈钢SS304
7 手柄 不锈钢304 不锈钢SS304
8 阀杆螺母 不锈钢304 不锈钢SS304
9 填料压盖 不锈钢304 不锈钢SS304
10 手柄套 塑料Plastic 塑料Plastic
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
主要尺寸
尺寸 15/1/2“ 20/3/4” 25/1“ 32/11/4" 40/11/2" 50/2“ 65/21/2" 80/3” 100/4“ 125/5” 150/6” 200/8“
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
l 2 2 2 3 3 3 3 3 3 3 3 3
2-G 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2



浙江宇泽阀门有限公司专注于薄型球阀,为用户提供超薄型保温对夹式球阀选型、设计、非标订制,常规超薄型保温对夹式球阀咨询,我们可提供超薄型保温对夹式球阀相关标准、图纸、参数、使用说明及原理介绍,方便用户根据实际需求做出合理的选型。
