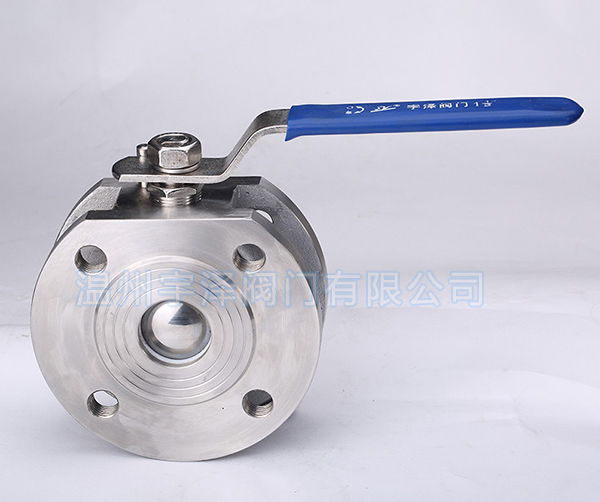

不锈钢超薄型球阀
产品编号：超薄型球阀
超薄型球阀流体阻力小，其阻力系数与同长度的管段相等。紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
用 途
本产品适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
主要性能参数
1）连接形式：螺纹、法兰、焊接、对夹等
2）传动方式：手动、蜗轮传动、齿轮传动、气动、电动等
3）口径从DN6-DN600；压力从1.0MPA-64MPA；温度-100℃-600℃
4）材质有：碳钢、不锈钢、合金钢、低温钢、球墨铸铁及其他特殊钢；
5）三通或四通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
优点
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起球阀密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
【 主要外形尺寸 】
| SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
| D |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
79 |
100 |
125 |
| L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
| D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
| D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
| H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
| E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
| B |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
| Z-D1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
| F |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
【 主要零件的材料说明 】
零件名称 材质
阀体 不锈钢CF8M/CF8 碳钢WCB
球 不锈钢 316/304 不锈钢SS304
密封垫 聚四乙烯PTFE 聚四乙烯PTFE
阀杆 不锈钢 316/304 不锈钢SS304
填料 聚四乙烯PTFE 聚四乙烯PTFE
定位锁 不锈钢304 不锈钢304
手柄 不锈钢304 不锈钢304
发绀螺母 不锈钢304 不锈钢304
填料压盖 不锈钢304 不锈钢304
手柄套 塑料 塑料
密封瓶帽 不锈钢 316/304 不锈钢SS304
垫圈 聚四乙烯PTFE 聚四乙烯PTFE
材质 不锈钢 连接形式 法兰
结构形式 浮动球球阀 公称通径 15-300（Mm）
适用介质 水、气、油品等 压力环境 常压
工作温度 常温 标准 意大利
流动方向 双向 驱动方式 手动
零部件及配件 阀体 用途 截止
|
